日本国产最新一区二区三区|我和漂亮邻居少妇偷晴|天天综合网日韩欧美影视导航|被按摩的人妻HD中字幕|久久久久国产成人精品|免费看男女下面日出水视频

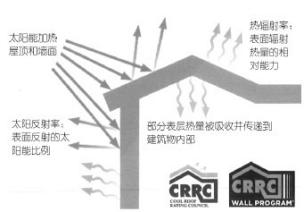

　　本研究評估了三種不同的無(wú)機填料如何影響外墻涂料對陽(yáng)光的反射能力。雖然外墻面涂料具有更好的太陽(yáng)反射率和熱輻射性能可以為建筑使用者節約能源，但改變反射填料可能會(huì )對涂料的物理和機械性能產(chǎn)生無(wú)意的影響。在調整配方時(shí)，必須考慮成本節約與功能性能之間的平衡。適當的開(kāi)發(fā)和測試工作可以幫助公司放心地進(jìn)行這些調整。1 為什么反射率和熱輻射很重要　　圖1 中的圖表說(shuō)明了太陽(yáng)反射率和熱輻射之間的區別。涂層反射太陽(yáng)能、熱量和陽(yáng)光的能力可以防止熱量被吸收到建筑結構中。涂層的熱輻射是指它將熱量從建筑物表面輻射出去的能力。減少進(jìn)入建筑物的太陽(yáng)熱和輻射熱，可以降低能源使用量，延長(cháng)暖通空調設備的使用壽命。圖1太陽(yáng)反射率和熱輻射率示意圖圖2 城市熱島　　在宏觀(guān)層面上，對暖通空調系統的需求減少可以提高旺季的電網(wǎng)穩定性，并改善空氣質(zhì)量?？照{使用量的減少也減少了為城市供電所需的化石燃料發(fā)電量，吸收熱量的減少也減少了城市熱島效應（圖2）?！　‘敵鞘协h(huán)境中的溫度高于周邊地區時(shí)，就會(huì )產(chǎn)生城市熱島。地表溫度高會(huì )導致空氣溫度升高，尤其是在夜間。熱島會(huì )增加與熱有關(guān)的不適、疾病和死亡。它們還會(huì )導致空調使用量增加，從而增加能源成本和空氣污染。城市熱島對弱勢社區的影響更大?！　y試太陽(yáng)反射率的方法有多種，包括美國建筑標準協(xié)會(huì )（ASTM）的測試方法以及美國涼爽屋頂評級委員會(huì )（CRRC）的測試方法。表1 列出了各種產(chǎn)品的使用方法。表1 太陽(yáng)能反射率測試方法2什么是 CRRC　　涼爽屋頂評級委員會(huì ) (CRRC) 是一個(gè)非營(yíng)利性組織，致力于開(kāi)發(fā)公平、準確和可信的方法，用于評估和標注屋頂和外墻產(chǎn)品的熱輻射特性。CRRC 的使命是將與涼爽表面相關(guān)的客觀(guān)、科學(xué)信息引入有關(guān)熱島、極端高溫和建筑環(huán)境中能源使用影響的重要討論和明智決策中。表2 墻面涂料配方3 對照配方　　本研究采用了標準的外墻面乳膠涂料篩選配方。本研究的變量是 3% 的三種不同填料：氧化鋅、碳酸鈣和二氧化鈦。除了 3% 的填料變量外，所有配方都含有 5%的二氧化鈦。配方在 Lightnin LIV08 高速密煉機內混合?；旌衔锏臄嚢柁D速為 500 r/min，在最后一個(gè)循環(huán)中加入 Texipol 時(shí)轉速增至 800 r/min。表2 列出了全部配方。表2  墻面涂料配方質(zhì)量百分比%材料                  變體1變體2變體2乳膠                89.00%89.00%89.00%Texipol              1.00%1.00%1.00%二氧化鈦                            5.00% 5.00% 8.00% 氧化鋅               3.00%0.00%0.00%碳酸鈣                         0.00%3.00%0.00%石蠟油               1.00%1.00%1.00%Irganox 1010    1.00%1.00%1.00% 4物理性能測試　　氧化鋅涂層具有最高的物理性能。所有涂料都具有非常好的物理性能，適用于乳膠墻面涂料的應用。圖3-圖8顯示了物理性能比較。碳酸鈣試品具有最高的粘度。這可能會(huì )影響應用中的噴灑速率。所有涂層均通過(guò)了低溫柔韌性測試（表3）。表3  低溫柔韌性-10℃（0.5 芯棒）時(shí)的低溫柔韌性氧化鋅碳酸鈣二氧化鈦-26℃（0.5 芯棒）時(shí)的低溫柔韌性通過(guò)通過(guò)通過(guò)圖3 粘度（cPs）圖4  ASTM D624，C型抗撕裂強度（磅/英寸）圖5 ASTM D412 C型模具，斷裂應力中值（磅/平方英寸）圖6-ASTM D412 C型模具，100%伸長(cháng)率下的應力（psi）圖7 ASTM D412 C型模具，300%伸長(cháng)率下的應力（psi）圖8 ASTM D412C型模具，斷裂伸長(cháng)率（%）5實(shí)驗室老化測試　　CRRC根據ASTM D7897《屋頂材料實(shí)驗室污垢和風(fēng)化標準實(shí)施規程》提供快速評級，以模擬自然暴露對太陽(yáng)反射率和熱輻射的影響?？焖僭u級包括一個(gè)可選的產(chǎn)品評級過(guò)程，當屋頂涂料產(chǎn)品在經(jīng)歷三年的自然天氣時(shí)，該過(guò)程為其提供臨時(shí)實(shí)驗室老化值?！　∪欢?，CRRC目前不提供外墻面涂料產(chǎn)品的快速評級，因為ASTM D7897是專(zhuān)門(mén)針對屋頂涂料產(chǎn)品的。尋求CRRC評級的外墻產(chǎn)品在三個(gè)不同的氣候區以90°朝南的角度暴露在自然中風(fēng)化三年。然而，本研究使用了ASTM D7897程序作為代理，以表明污垢和紫外線(xiàn)暴露如何影響所評估配方的太陽(yáng)反射率和熱輻射率。圖 9  ASTM D7897 中的污物處理儀器圖10 在瓷磚上使用的太陽(yáng)能反射儀裝置圖11 ASTM D7897模擬現場(chǎng)暴露總結　　試品尺寸為 4 英寸×4 英寸，在此基礎上進(jìn)行初始太陽(yáng)反射率和熱輻射測量。 初始測量結束后，將試品放入 QUV（紫外老化試驗箱） 老化 24 h。在 QUV 老化 24 h后，使用一種液體、粘土和其他成分的混合物弄臟試品，這種混合物類(lèi)似于北美發(fā)現的土壤/泥土，方法是將土壤混合物直接噴灑到正在老化的試品上。 圖9 展示了用于該測試的儀器。土壤干燥后，將試品放回 QUV 中再老化 24 h。QUV 老化結束后，取出試品并在紅外燈下烘干。再次測量太陽(yáng)反射率和熱輻射率。圖10 顯示了本研究使用的便攜式反射儀裝置。圖11 提供了 ASTM D7897 所規定的模擬現場(chǎng)曝曬的概要?！　【C上結果模擬了暴露于外部環(huán)境三年后的太陽(yáng)反射率和熱輻射率，表明了測試材料保持結構冷卻的效果。這些測量值可用于CRRC評級程序，直到三年現場(chǎng)老化結果可用，此時(shí)這些結果將用于評級程序。圖12 反射率和熱輻射率圖13 太陽(yáng)反射系數（SRI）圖14初始氧化鋅涂層圖15 污損的氧化鋅涂層圖16初始CaCO3涂層圖17污損的CaCO3涂層圖18初始TiO2涂層圖19污損的TiO2涂層　　本研究的太陽(yáng)反射率和熱輻射數據如圖 12 所示，太陽(yáng)反射系數（SRI）如圖 13 所示。圖 14-19 分別顯示了三種涂層在污損和老化前后的情況?！　】傊?，含 8% 二氧化鈦的批次表現最好，初始太陽(yáng)反射率為 0.82，熱發(fā)射率為 0.90，SRI 為 103。按照 ASTM D7897 標準進(jìn)行污損化處理后，批次3的太陽(yáng)反射率為 0.71，熱輻射值為 0.90，SRI 為 87；其次是含有氧化鋅的批次1和含有碳酸鈣的批次 2?！　∨c其他兩批相比，第3批明顯更白、更亮。含有全部二氧化鈦的第3批可以幫助建筑物在夏季和炎熱的日子里保持涼爽，從而節約能源。在三個(gè)批次中，碳酸鈣的效果最差，但它通常用作此類(lèi)涂料的填料，而且價(jià)格低于其他填料。所有批次的涂料在此應用中都具有優(yōu)異的物理性能?！　∽鳛橥鈮ν苛?，二氧化鈦可為建筑物帶來(lái)最佳的能源效率。成本和重力問(wèn)題促使人們進(jìn)一步開(kāi)發(fā)部分替代品，同時(shí)還能獲得反射和熱輻射性能?！　≡谶^(guò)去的十年中，技術(shù)和測試程序得到了極大的改進(jìn)。這使我們能夠更好地預測墻面或屋頂涂層的性能。?

　　為電動(dòng)汽車(chē)（EV）研發(fā)輪胎胎面配方是一項獨特的挑戰。瞬時(shí)高扭矩和車(chē)輛動(dòng)力學(xué)要求輪胎具有高附著(zhù)性能，而車(chē)主對電池壽命和續航里程的期望凸顯了對極低滾動(dòng)阻力膠料的求。此外，車(chē)輛重量和新的環(huán)境壓力增加了對提高耐用性和耐磨性的需求?！　ray Valley公司研發(fā)的硅烷發(fā)泡聚丁二烯樹(shù)脂是一種功能性添加劑，旨在幫助管理新型電動(dòng)汽車(chē)輪胎的性能平衡。先前的工作已經(jīng)證明了二氧化硅/硅烷填料體系和硅烷功能樹(shù)脂之間的獨特相互作用機制，以及對附著(zhù)力指標的影響，并確定了雙官能團放置對實(shí)現膠料性能最佳平衡的重要性。增加填料用量是嘗試管理附著(zhù)力/抗剝落性/耐磨性能平衡的一種配方策略。最近的研究已經(jīng)探索了硅烷封端的聚（二烯）樹(shù)脂如何減少填料-填料的網(wǎng)絡(luò )化，即使在二氧化硅填料體積分數提高的情況下也是如此?！　√烊幌鹉z（NR）正越來(lái)越廣泛地被用于電動(dòng)汽車(chē)配件的乘用車(chē)輪胎，因為它的加入可以為許多性能需求提供解決方案。據報道，NR與合成彈性體的共混物可以提高拉伸性能和耐磨性，提高輪胎的耐久性。NR與聚丁二烯橡膠（BR）或溶液型聚苯乙烯共聚丁二烯橡膠（SSBR）不相容，導致在彈性體混合物中形成NR的離散相。這種多相結構可能是膠料撕裂性能改善的原因。最后，在復合材料中添加NR是增加輪胎耐久性的相對簡(jiǎn)單而昂貴的方法。然而，添加NR并不是萬(wàn)能的。彈性體的低Tg對附著(zhù)力性能產(chǎn)生負面影響。通過(guò)在膠料中引入總相結構可以增加滾動(dòng)阻力。在本研究中，NR被添加到模型BR/SSBR二氧化硅填充胎面配方中，二氧化硅含量增加。硅烷封端的聚丁二烯樹(shù)脂也加入到這些膠料中，以量化在增加NR時(shí)對附著(zhù)力、滾動(dòng)阻力和機械性能的影響。1實(shí)驗　　基于聚（二烯）樹(shù)脂生產(chǎn)接近定量的端硅烷官能團的合成路線(xiàn)已經(jīng)公布。這種路線(xiàn)是生產(chǎn)最高性能功能添加劑的最有效方法。Ricon 603 是 Cray Valley 公司研發(fā)的一種硅烷封端聚丁二烯商用樹(shù)脂，其特性見(jiàn)表 1。 通過(guò)在 BR/SSBR 混合物中添加 25 和 50 份 NR，對硅填充 BR/SSBR 膠料配方模型進(jìn)行了改良。 使用了高硅填料添加量（100 份），樹(shù)脂的基本添加量為 20 份。使用 TDAE 油作為對照。 從油擴展 SSBR 膠料中去除的油用 NR 代替，并用少量 TDAE 油進(jìn)行補償。 膠料名稱(chēng)由表示加工油（PO-）或硅烷封端聚丁二烯（PB）的前綴組成，后面的數字代表 NR 的含量（-0,-25,-50）。表1 Ricon 603的特性，它是一種硅烷封端聚丁二烯樹(shù)脂和具有NR負載梯的模型二氧化硅填充胎面配Ricon 603  PO-0  PB-0PO-25PB-25 PO-50PB-50 硅烷封端丁納橡膠 CB24  25.00  25.0018.7518.7512.50  12.50 聚丁二烯丁腈橡膠 VSL 4526-2 HM 103.10 103.1077.3077.3051.56  51.56名稱(chēng)PBSIR20 NR   0.00   0.0025.0025.0050.00  50.00牌號Ricon 603Zeosil 1165 MP 100.00100.000.00100.00100.00100.00拓撲結構線(xiàn)性的Xiameter OFS-6945  15.60  15.6015.60  15.6015.60  15.60組別三乙氧基硅烷T(mén)DAE 油  22.20 29.207.0036.20  14.40功能2.ST PB   22.20-22.20 -  22.20位置鏈條末端硬脂酸   2.30   2.30  2.302.302.30  2.30Mw（g/mol）3, 5006PPD   2.00   2.002.002.00 2.00  2.00Tg（℃）-35TBBS   1.70   1.70 1.701.70 1.701.70持續性ISCC+硫磺   1.30   1.30  1.30   1.30  1.30  1.30  DPG   2.00   2.00   2.00   2.00   2.00   2.00  氧化鋅   2.30   2.30   2.30   2.30   2.30   2.30  TBzTD   0.50   0.50   0.50   0.50   0.50   0.50　　所有膠料在密煉機（Brabender Prep mixer，420mL容量，帶Banbury棱和Intelli-Torque Plasti Corder 7.5馬力驅動(dòng)器）中分三個(gè)階段制備。使用實(shí)驗室規模的雙輥開(kāi)煉機 （Reliable Rubber and Plastic Machinery，6″× 13″變速驅動(dòng)器，型號5025）在混合階段對膠料進(jìn)行壓延。在硫化和分析之前，除去膠料并使其冷卻過(guò)夜。將所有膠料在160℃的熱壓機中硫化并成型20 min?！　∈褂玫妥杂啥?、中等應變振蕩測試（1 Hz、14% 應變、l00℃）近似測得非推定門(mén)尼粘度。硫化溫度，如delta torque (MH-ML)， 使用移動(dòng)模硫化溫度計（PPA  2000，Alpha Technologies）測量，溫度為 160℃，時(shí)間為35min，頻率為 1.667 Hz，變形角為 6.675%。交聯(lián)密度 (XLD) 采用 Flory-Reliner 方法計算?！　「鶕嗀STM D2240，使用硬度計A進(jìn)行硬度測量。使用拉伸試驗機（Instron 3366）通過(guò)ASTM D412 十字頭在10英寸/分鐘的速度下測量拉伸模量。C型模具的撕裂性能通過(guò)ASTM D624進(jìn)行評估。通過(guò)動(dòng)態(tài)力學(xué)分析（DMA，Q-800，TA Instruments）使用張力膜夾、6μm的振蕩振幅、14Hz的頻率和0.05N的靜態(tài)力測量硫化的胎面膠料的粘彈性能。在雙按鈕剪切模式下測試佩恩效應，在增加應變下測量硫化膠料的儲存剪切模量（G′），以確定低變形和高變形下的響應之間的差異。2 結果與討論　　未硫化剪切模量可用于測量膠料的可塑性和粘度，也是填料-填料網(wǎng)絡(luò )和硅烷-樹(shù)脂網(wǎng)絡(luò )形成的早期指標。圖1a提供了膠料的 PPA 未硫化 G'。隨著(zhù) NR 含量的增加，PO 系列的粘度相當穩定。PB膠料的結果可能是由于填料-填料網(wǎng)絡(luò )的減少（降低粘度）和硅烷末端鏈與填料系統的聚凝互穿網(wǎng)絡(luò )的形成（增加未硫化粘度）對未硫化膠料的粘度產(chǎn)生了相反的影響，如圖1b 所示。圖1（a）未硫化的G′作為NR添加和硅烷封端樹(shù)脂添加的函數，（b） 連接填料的附加硅烷封端樹(shù)脂網(wǎng)絡(luò )的示意圖圖2 MDR δ扭矩值圖3 溶脹實(shí)驗的交聯(lián)密度　　二烯樹(shù)脂通常表現出“偷硫”行為，這導致總交聯(lián)密度的凈降低。圖2和圖3顯示了PPAδ扭矩（MH-ML）和通過(guò)溶脹測量測量的XLD。隨著(zhù)NR含量的增加，含PO的膠料顯示出交聯(lián)的穩步下降。PB系列的XLD更高，并且在整個(gè)添加NR的系列中保持較高?！　≡谶@里，關(guān)于材料劃分的討論可能有助于解釋結果。眾所周知，對于這種類(lèi)型的彈性體共混物，NR在BR/SSBR連續相中形成離散相。有文獻表明，填料、增塑劑、硫化劑和其他添加劑將根據這些成分的溶解度在這些相之間不均勻地分配。已經(jīng)表明，極性更強的添加劑（二氧化硅/硅烷、硫化劑）將被分配到共混物的極性更高的SSBR相中。不均勻的相分配導致膠料不同相中的填料濃度和硫化狀態(tài)的不均勻性，這將改變膠料的粘彈特性和其他物理性質(zhì)。隨著(zhù)NR的增加，其相位體積也增加。如果硫化劑在另一相中發(fā)生分層，則 XLD 可能會(huì )全面下降。硅烷封端樹(shù)脂也可能發(fā)生分層，最有可能是與填料/硫化劑成分一起發(fā)生分層。分層將導致 BR/SSBR 相中填料、硅烷和硫化劑的濃度增加。圖4邵A硬度值圖5 100%模量　　邵A的硬度值如圖4所示。PO膠料的硬度隨著(zhù)NR含量的增加而略有增加，而含PB的膠料在所有NR含量水平下顯示出高得多的硬度?！　D5提供了100%模量數據。對于含有PO的膠料，模量隨著(zhù)NR負載而略有下降。這可以通過(guò)硫化效應來(lái)解釋。然而，在所有NR含量水平下，與其他添加劑相比，含PB的膠料系列表現出模量的增加。含PB膠料的硬度和模量的增加可直接歸因于額外的網(wǎng)絡(luò )形成，以及與周?chē)鷱椥泽w基體的纏結和交聯(lián)。圖6 抗拉強度值圖7 撕裂強度值　　拉伸強度和撕裂強度數據分別如圖6和圖7所示。從含PO的膠料來(lái)看，在配方中加入NR的效果是明顯的；極限抗拉強度和撕裂性能都隨著(zhù)NR的加入而提高。當NR加入到配方中時(shí)，含PB膠料的抗拉強度略有下降。然而，在所有NR載荷下，含PB膠料的撕裂強度總體都較高。圖8  0℃時(shí)的tan增量圖9  60℃時(shí)的tan增量　　傳統的附著(zhù)力指標是0℃時(shí)的tan增量。在該溫度下較高的能量損失與預期的輪胎濕附著(zhù)力相關(guān)。滾動(dòng)阻力對EV的范圍有很大影響，它與60℃下的tanδ相關(guān)。在較高的溫度范圍內，較低的值與提高的滾動(dòng)阻力相關(guān)。圖8和圖9分別比較了這些指標。正如預期的那樣，對于不含功能樹(shù)脂的膠料，附著(zhù)力指標隨著(zhù)NR含量線(xiàn)性下降。雖然在功能性樹(shù)脂膠料中，0℃時(shí)的tanδ值也逐步降低，但在含NR膠料的情況下，該值仍遠高于PO對照的值?！　∮腥さ氖?，盡管引入了相結構和新的界面，滾動(dòng)阻力指標也隨著(zhù)NR的加入而降低。NR是一種分子量非常高的彈性體，與相對低分子量的合成彈性體相比是獨特的。研究還表明，在不含NR的膠料中，功能樹(shù)脂的膠料在60℃時(shí)具有較低的tanδ；但隨著(zhù)NR的引入，含PB的膠料仍然等于或優(yōu)于PO對照物。圖10  0℃下的tan增量與60℃下tan增量的函數關(guān)系圖 11-含 PO膠料的tanδ曲線(xiàn)與 NR 含量的函數關(guān)系圖12不同膠料在0份NR下的tanδ曲線(xiàn)圖13 50份NR下不同膠料的tanδ曲線(xiàn)　　還有其他方法可以比較粘彈性數據。圖10將兩個(gè)主要輪胎性能指標繪制在同一圖表上。一般來(lái)說(shuō)，無(wú)論NR含量如何，含PB的膠料都能提供最佳的牽引/滾動(dòng)阻力。PO結果具有最低的附著(zhù)力指標和更廣泛的滾動(dòng)阻力值?！　D11-圖13提供了代表不同數據比較的實(shí)際tanδ曲線(xiàn)。圖11覆蓋了作為NR負載水平函數的含PO膠料的tanδ曲線(xiàn)。隨著(zhù)NR份數的增加，峰值向左移動(dòng)，出現可見(jiàn)的肩部，這與第二NR相的形成一致。圖12比較了含有油或官能化樹(shù)脂的膠料在零份 NR下的曲線(xiàn)。隨著(zhù)高Tg硅烷封端樹(shù)脂的加入，tanδ峰的高度增加并向右移動(dòng)（高溫），這兩種情況都有助于牽引指標的大幅增加。最后，圖13比較了NR含量最高（50 份）的膠料。兩種膠料在曲線(xiàn)中都具有NR相肩，但含有官能化樹(shù)脂的膠料保持較高的峰值和增加的寬度；同樣，兩者都有助于提高附著(zhù)力指標：值得注意的是，在圖12和圖13中，在曲線(xiàn)的高溫區域，含PB的膠料的tanδ值低于對照PO膠料，這表明滾動(dòng)阻力有所提高。能量損失的減少也將在硫化佩恩效應測量的比較中得到證明。3 佩恩效應　　最后，圖14和圖15分別顯示了含有PO和NR含量增加的膠料以及含有50份 NR的膠料的硫化G'作為應變%的函數。在圖14中，低應變初始模量隨著(zhù)NR的添加而顯著(zhù)增加。對于給定的NR含量，低應變和高應變G'之間的δ也增加?？赡艿氖?，隨著(zhù)NR含量的增加，更多的填料被分配到BR/SSBR相中，使得那里的局部填料濃度顯著(zhù)高于整個(gè)配方。填料聯(lián)網(wǎng)的機會(huì )和更高的低應變模量也會(huì )隨之增加。 圖 15 展示了硅烷封端功能樹(shù)脂促進(jìn)聚合物-填料相互作用增加對佩恩效應的影響。 可以看出，初始低應變 G'整體較低，隨著(zhù)應變的增加，整體輪廓更加平緩。圖14含有 PO 和 NR 含量增加的膠料的硫化 G'與應變百分比的函數關(guān)系圖15 含有 50份NR 的膠料的硫化G'與應變百分比的函數關(guān)系圖16 佩恩效應，G'(0.3%) - G' (3.0%)圖16 通過(guò)計算佩恩效應的相對大小總結了應變掃描數據。硅烷封端樹(shù)脂的存在將低應變與高應變的差異保持在最低水平，而與 NR含量無(wú)關(guān)。硅烷封端樹(shù)脂已被證明可作為填料顆粒之間的連接劑，減少填料—填料網(wǎng)絡(luò )的數量和速度。 聚合物—填料相互作用的增加不僅與較低的磁滯有關(guān)，而且與提高的滾動(dòng)阻力有關(guān)。4結論　　在基于合成彈性體和更高填料載荷的電動(dòng)汽車(chē)胎面配方中加入NR可以提高耐久性和耐磨性，并顯著(zhù)提高輪胎的可持續材料含量。然而，關(guān)鍵性能參數如附著(zhù)力和滾動(dòng)阻力可能會(huì )受到影響。硅烷封端聚丁二烯樹(shù)脂的應用已被證明可以減輕性能損失。隨著(zhù)天然橡膠含量的增加，封端硅烷聚丁二烯的加入增加了附著(zhù)力和佩恩效應，同時(shí)提高了滾動(dòng)阻力。封端硅烷二烯樹(shù)脂與二氧化硅/硅烷填料體系相互作用，可以縮聚形成二次網(wǎng)絡(luò )，進(jìn)而與彈性體基體纏結和共硫化，改善了聚合物—填料的相互作用，減少了輪胎胎面中的滾動(dòng)能量損失。硅烷封端聚丁二烯樹(shù)脂可通過(guò)丁二烯單體的質(zhì)量平衡認證，實(shí)現可持續采購。這些功能性添加劑既能降低汽車(chē)的總體二氧化碳排放量，又能提高輪胎的可持續發(fā)展。
